상부 기계실 타입 (MR)
승객용 엘리베이터 (MR 타입)
제품 설명 및 기본 사양
호서 공식 승객용 MR(Machine Room) 기종입니다. 최상부 기계실 배치를 포함하는 승강로 평면도 및 종단면도 치수 기준이 명시되어 있습니다.
구동 구조 특성 상부 기계실 적용 타입 (MR 표준)
실내 인테리어 호환 공통 실내 4대 프리셋 디자인 호환

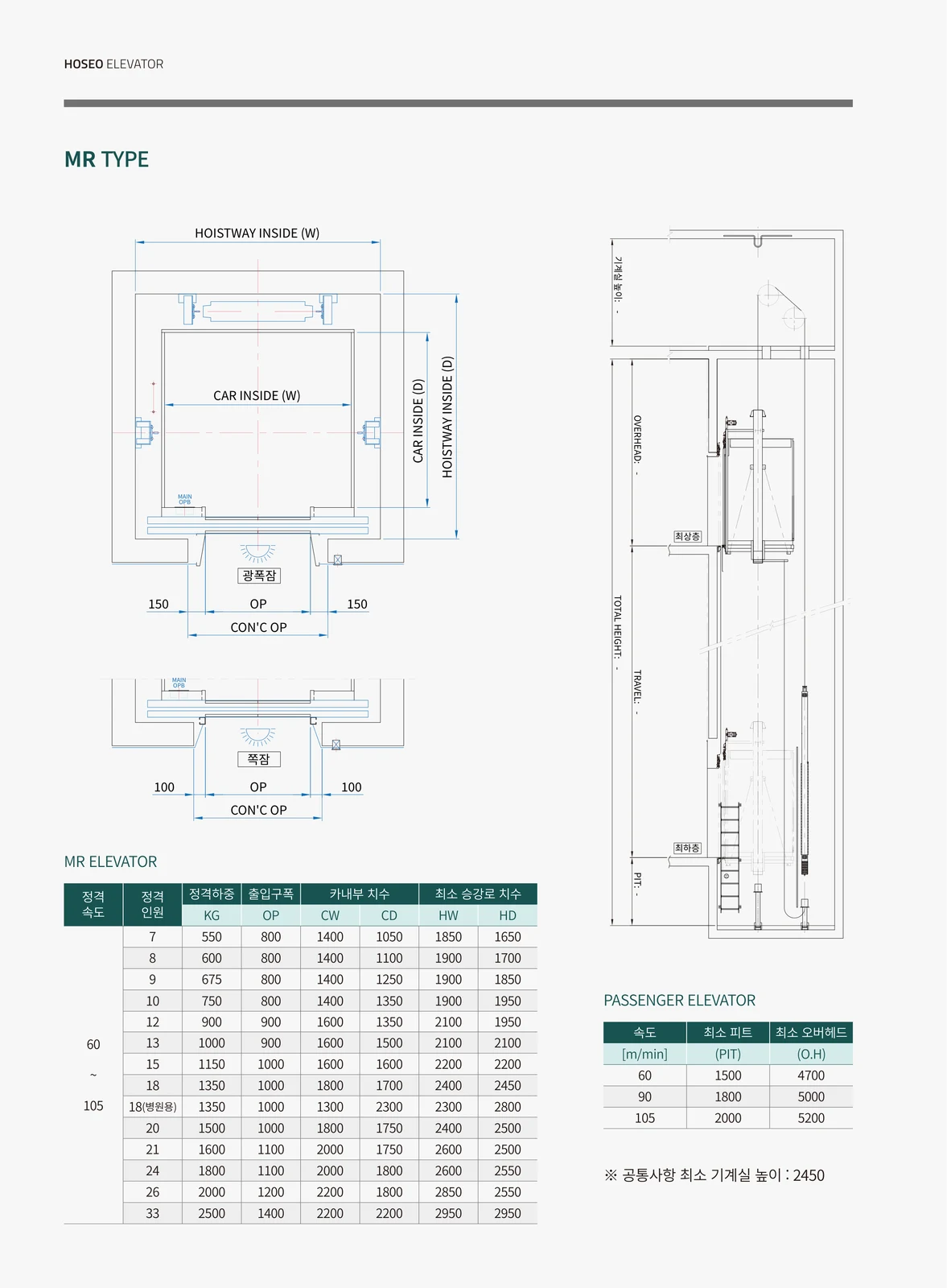

승강로 평면도 및 단면도
표준 승강로 도면※ 정밀한 승강로 수치표를 원본 그대로 제공합니다. 세부 치수와 주석은 아래 도면 이미지를 클릭하여 확대하거나 상세 도면 PDF를 내려받아 확인하세요.
클릭하여 큰 이미지로 열기 (새 탭)
이미지를 클릭하면 확대된 WebP 원본을 새 탭에서 확인하실 수 있습니다. 도면 자료 다운로드
고해상도 벡터가 포함된 승객용 MR 표준 PDF 도면 파일입니다.
MR 표준 도면 PDF 다운로드 (134KB) ※ 현재 폴더 내에 별도의 DWG/DXF 파일은 제공되지 않으며 원본 PDF 도면을 지원합니다.
